الفحص الشامل
مختبر فحص بـ 14 محطة اختبار: ATI Hipot Tester (1500V/5kV)، Cable Quality Testing Machine 4-channel، Continuity Test 100% لكل قطعة، AOI آلي، microscope 50x، اختبار pull-test عينات، و salt spray chamber 1000 ساعة. تقارير اختبار رقمية مرفقة مع كل شحنة.
لماذا «فحص 100%» أرخص بـ 60% من «فحص بالعينات»؟
تحليل اقتصادي بسيط لمشروع 10,000 ضفيرة: لو فحصنا عينات (5%) فقط، نصدر 200-300 قطعة معيبة (متوسط صناعي). تكلفة التعامل مع كل قطعة معيبة في الميدان (شحن مرتجع، إصلاح، تعويض، فقدان ثقة العميل) = $80-150. الإجمالي: $20,000-45,000 خسارة. لو فحصنا 100% من القطع، نصدر 5-10 معيبة فقط (بسبب الـ false positives في الفحص نفسه). تكلفة الفحص الإضافي: $5,000-8,000. صافي التوفير: $15,000-37,000.
هذا المنطق هو السبب الحقيقي وراء استثمار WIRINGO في 14 محطة فحص متخصصة، بدلاً من 4-5 محطات عينات كما يفعل المتوسط الصناعي. كل ضفيرة تخرج من الخط تمر عبر 3 اختبارات إجبارية: Continuity Test (وفق UL 758)، Hipot Test (1500V للضفائر العامة، 5kV للـ HV)، و Visual Inspection بـ AOI + microscope 50x. عينات إضافية (5% AQL 0.65) تخضع لـ pull-test و salt spray.
المعدات تشمل: ATI Hipot Tester (USA) لاختبار العزل حتى 5kV، Cable Quality Testing Machine بـ 4-channel للـ resistance + continuity + insulation simultaneously، Saki BF-Comet AOI آلي للفحص البصري بدقة 99.7%، Mecmesin MultiTest 2.5 لـ pull-test، و Q-Fog CRH cyclic salt spray chamber لاختبار Salt Spray ASTM B117 حتى 1000 ساعة. كل اختبار له بروتوكول موثق وبيانات تُحفظ 5 سنوات.
المشاكل الأربع التي يواجهها معظم المشترين
بعد 20 عاماً من الإنتاج، رصدنا الأنماط الأكثر تكراراً في المشاريع الفاشلة.
فحص بالعينات يفوّت 95% من القطع المعيبة
الفحص بالعينات (AQL 0.65) يفترض أن العيوب تتوزع بشكل عشوائي. الواقع: العيوب تتجمع (cluster) في فترات معينة (تغير المشغل، تعديل الماكينة). فحص العينة قد يجتاز، لكن الـ batch فيه 50 قطعة معيبة متجمعة.
Hipot Tester بدون قياس Leakage Current
الكثير من Hipot Testers الرخيصة (تحت $500) تعطي Pass/Fail فقط بدون قياس تيار التسرب الفعلي. النتيجة: قطعة بـ leakage 0.9mA تجتاز نفس قطعة بـ 0.05mA — لكن الأولى ستفشل خلال سنة بسبب corrosion في العزل.
AOI بدون تدريب على نوع المنتج المحدد
AOI آلي يتطلب «تدريب» (golden sample programming) لكل تصميم جديد. المصانع التي تشتري AOI ولا تستثمر في التدريب تحصل على false positives 30-50%، فيتجاهل المشغلون التحذيرات، فتمر القطع المعيبة.
لا يوجد Salt Spray Chamber للتطبيقات الخارجية
للمنتجات في الخليج (الساحل الشرقي، حقول النفط البحرية)، اختبار Salt Spray 1000 ساعة هو الفرق بين عمر افتراضي 8 سنوات و 18 شهراً. أكثر من 70% من المصانع لا تملك chamber salt spray — يدّعون «اختبرنا» بدون دليل.
لماذا يختار العملاء العرب وايرينجو؟
ست قدرات تصنيعية تميز خط إنتاجنا عن الموردين الآخرين.
ATI Hipot Tester 5kV
ATI Industries (USA) Hipot Tester بنطاق 0-5000V DC، قياس leakage current ±0.01mA، تسجيل رقمي لكل اختبار، شهادة معايرة سنوية NIST.
Cable Quality Testing Machine
4-channel simultaneous: continuity + resistance + insulation + Hipot في 30 ثانية / قطعة. ينتج تقرير PDF تلقائي مع كل قطعة.
Continuity 100% لكل قطعة

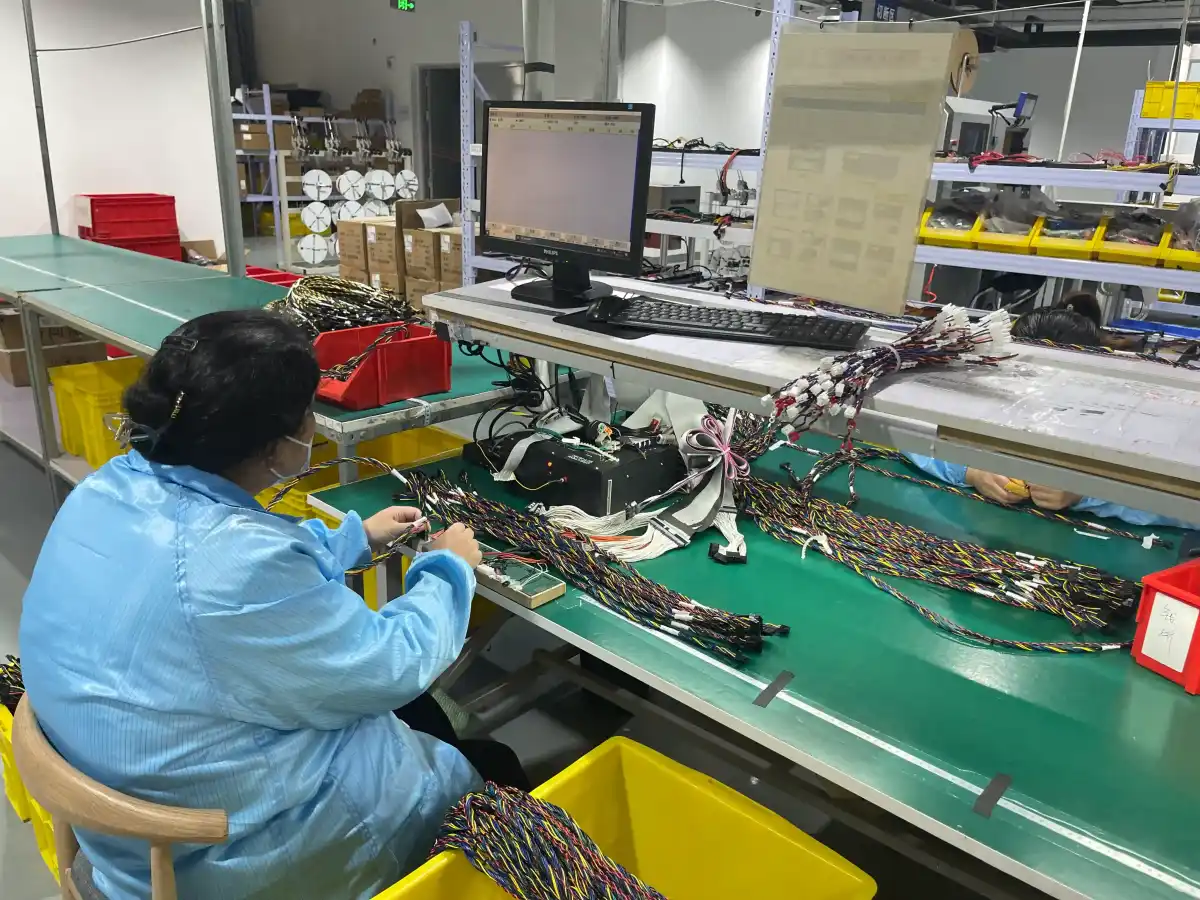

كل ضفيرة تُختبر بـ Continuity Tester قبل التغليف. لا قطعة تخرج بدون اختبار. تكشف open circuits، short circuits، swap pins.
AOI آلي + Microscope 50x
Saki BF-Comet (يابان) للفحص البصري الآلي بدقة 99.7%. كل قطعة تُفحص بصرياً، ثم عينات بـ microscope 50x من قبل مفتش معتمد.
Salt Spray ASTM B117
Q-Fog CRH cyclic chamber، اختبار حتى 1000 ساعة (يحاكي 5 سنوات بيئة بحرية). مطلوب لتطبيقات الساحل الشرقي والبحر الأحمر.
Pull-test عينات (AQL 0.65)
Mecmesin MultiTest 2.5 لاختبار قوة الشد. حدود وفق UL 486A-486B. تقرير منحنى power vs displacement لكل عينة.
مواصفات معدات الفحص
مواصفات هندسية كاملة. كل الأرقام مستندة إلى معايير IPC/WHMA-A-620 وUL 758.
| Hipot Tester الرئيسي | ATI Industries Series IV (USA) — 0-5000V DC / 0-3000V AC، leakage measurement ±0.01mA، NIST-traceable calibration |
|---|---|
| Continuity / Cable Tester | Cirris CH2 Cable Quality Testing Machine — 4-channel simultaneous، 256 test points، cycle 30s / cable |
| AOI | Saki BF-Comet (يابان) — دقة بصرية 5μm، classification 99.7%، cycle 8-15s / piece |
| X-ray Inspection | Nordson YESTECH F1 Plus — للـ BGA voids و solder joints المخفية |
| Microscope Inspection | Olympus SZX10 Stereo Microscope (×8 إلى ×50)، Mitutoyo TM-1005B Tool Maker (×30 إلى ×100) |
| Pull-test Machine | Mecmesin MultiTest 2.5-i (UK) + Imada DPS-44 — قوة 0-2500N، دقة ±0.5%، تسجيل رقمي للمنحنى |
| Salt Spray Chamber | Q-Fog CRH (USA) — ASTM B117 / IEC 60068-2-11، حتى 1000 ساعة continuous، 35-50°C controlled |
| Thermal Cycle Chamber | ESPEC TSE-11 — -65°C إلى +180°C، cycle rate 5°C/min، حتى 1,000 cycles |
| Environmental Tests | IP67/IP68/IP69K (IEC 60529)، vibration MIL-STD-810G، humidity 95% RH @ 60°C |
| الشهادات والمعايرة | كل أداة معاير NIST-traceable سنوياً (ANSI/NCSL Z540-1)، شهادات SGS/TÜV لـ ISO 17025 |
بروتوكول الفحص الشامل
عملية إنتاج محكومة في كل خطوة، مع نقاط فحص جودة بين كل مرحلة.
استلام دفعة الإنتاج
كل دفعة (Lot) تصل المختبر مع رقم تتبع، ورقة Travel Sheet، و sample size المحدد وفق AQL.
Continuity Test 100%
كل ضفيرة تختبر على Cirris CH2. تكشف open، short، swap pins. تقرير PDF لكل قطعة، حفظ 5 سنوات.
Hipot Test 100%
ATI Hipot Tester يطبق 1500V (عام) أو 5000V (HV) لمدة 60 ثانية. leakage current محدود ≤ 1mA.
AOI + Microscope
Saki BF-Comet يفحص كل قطعة بصرياً. القطع المشكوك فيها تذهب لـ microscope 50x للتحقق اليدوي.
Pull-test عينات
AQL 0.65 = 5% للإنتاج العام، 100% للـ NPI. Mecmesin MultiTest يسجل منحنى force-displacement لكل عينة.
Environmental Tests (للنماذج)
Salt Spray + Thermal Cycle + Humidity للمنتجات الخارجية. تقرير شامل مرفق مع First Article.
التطبيقات النموذجية
Tier-1 Automotive QA
PPAP Level 3، Cpk reports
الأجهزة الطبية
510(k) submissions، ISO 13485
aerospace خفيفة
UAV، CubeSat، Mil-spec
PV systems
1500V Hipot، Salt Spray
حقول النفط والغاز
Salt Spray، H2S resistance
الروبوتات والـ AGV
Vibration، Thermal cycle
Industrial Heavy-Duty
IP67/IP68 verification
Box Build FAT/SAT
Functional Acceptance Test
“في صناعتنا، «الفحص» هو ما يفصل بين مصنع جدي ومصنع لعب. كثير من العملاء العرب يسألون عن المعدات: عددها، أسماؤها، أرقام موديلاتها. الإجابة الشفافة هي أفضل تذكرة دخول. ATI Hipot Tester بـ $18,000، Cirris CH2 بـ $25,000، Saki BF-Comet بـ $85,000، Q-Fog Salt Spray Chamber بـ $35,000. مجموع المختبر: $300,000+. هذا الاستثمار لا يبرر للعملاء الذين يبحثون عن أرخص سعر، لكنه ضرورة مطلقة للعملاء الذين يبيعون لـ Tier-1 OEMs أو طبية أو فضاء. نحن اخترنا الفئة الثانية بوعي كامل.”
